Ligne De Profilage Pour Profile Plâtre Et Cornière Performee GTIP-09101

Les profilés pour cloisons en plaques de plâtre sont apparemment des profilés simples, avec des formes en U et en C, qui sont montés pour supporter les plaques de plâtre et sont principalement utilisés dans la construction de cloisons sèches. Cependant, ce sont des profilés très techniques, qui doivent répondre à des caractéristiques opérationnelles précises et doivent fonctionner parfaitement les uns avec les autres pour former un système et une ossature de haute qualité et résistance.

Obtenir Une Offre

Ligne De Profilage Pour Profile Plâtre Et Cornière Performee GTIP-09101

Pour la fabrication des profilés cités ;

  1. Rail base 48 à 100 mm avec ailes de 30 mm
  2. Montant base 48 à 100 mm avec ailes 34-36 mm (ou 39-51 mm)
  3. Fourrure F47- 18 mm
  4. Profil oméga 50
  5. Cornière 30-30 mm
  6. Cornière perforée
  7. Dispositif de poinçonnage de motif

Matériau : Acier galvanisé épaisseur 0.80 mm (max.)

(Selon l’échantillon & le dessin techniques transmis par le



LE DÉVIDOIR

  • Largeur de la bobine : 197 mm (max.), 1200 mm diamètre extérieur des bobines
  • La porte bobine non motorisée
  • Capacité de charge de la porte bobine : 2000 kg

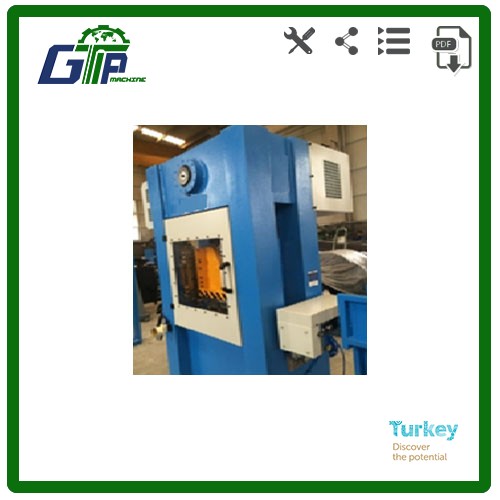

PRESSE EXCENTRIQUE

  •  Capacité :35 t ,5,5KW ,300rpm,
  • STRUCTURE : Construction soudée en acier,

traitement de détente après le soudage, surface glissante sur le

corps et ram surface usinée précisément, embrayage embrayé pneumatique

  • GLİSSİERES : Vis à billes entre les surfaces de corps et table de ram (8 accostages surfaces)
  • VILEBREQUIN : Acier de haut résistance et allié 4340
  • SUPPORTS SKF-FAG nom de la marque
  • VOLANT : Fonte finement usinée et équilibrée
  • ALIMENTATION PAR BOBİNE : Servomoteur nom de la marque –MITSUBISHI
  • MATRİCE DE PERFORMATION : Deux jeux pour perles d’angle

(Selon l’échantillon de TURALGRUP / la design du client qui est favorable au marché.)

Il est fait d’acier pour le travail à froid ASSAB UDDEHOLM et trempé 60-62 HRC



LA PROFILEUSE

  •  Type: Standard
  • Largeur entre-montants : 197 mm
  • Diamètre des arbres : 40 mm
  • Nombre de têtes : 14
  • Table rectifiée construit en mécano-soudée en acier, usinée et peinte
  • Arbre porte-galets en acier, entièrement durcis et broyés
  • Arbres supportés aux deux extrémités
  • Support réglable (côté opérateur) et support fixe (côté entraînement)
  • Arbre supérieur réglable en hauteur avec verniers millimétriques en fonction de l’épaisseur à travailler.
  • Galet de formage et d’étalonnage en acier allié S 4140 usiné avec précision et traité
  • thermiquement à 55-57 HRC et ré-usiné après durcissement pour une longue durée de vie.
  • Station d’étalonnage et de redressement.
  • Les set des galets pour chaque profilé 1, 2, 3, 4, 5, 6.



La cisaille de coupe à la volée

  •  Chariot de cisaillage à la volée sur les glissières

et le rail structuré pour le mouvement de translation entraîné
par le servomoteur et la boîte de vitesses.

  • Coupe hydraulique.
  • La Découpe à outil avec un alliage à froid de travail et durci à 60-62 HRC.
  • Le poinçonnage pour deux trous au commencement et

la fin de profilé situé sur l’unité

BANC DE DECHARGEMENT AUTOMATIQUE :

  • Table à empiler pneumatique 3.3 mètres

PARTIE D’AUTOMATION

  • Système de contrôle PLC SIEMENS.
  • Data input pour faire entrer les données et de la quantité du produit.
  • Dispositif de réglage en continu de la vitesse de production.
  • Synchroniser l’opération de la machine sur la ligne
  • Composants électriques Siemens / Moeller.
  • Bouton d’arrêt d’urgence
